横型ポンプの速度を変更するにはどうすればよいですか?

ちょっと、そこ！横型ポンプのサプライヤーとして、横型ポンプの速度を変更する方法についてよく質問を受けます。これは、特にさまざまな作業条件に応じてポンプのパフォーマンスを調整する必要があるユーザーにとって、重要なトピックです。このブログでは、水平ポンプの速度を変更するさまざまな方法を説明しますので、早速始めてみましょう。

横型ポンプの速度を変更する理由

方法に入る前に、水平ポンプの速度を変更する理由を理解することが重要です。理由はいくつかあります。

• 流量の調整: ポンプが移動させる液体の量を増減する必要があるかもしれません。速度を変えることで流量を直接コントロールできます。たとえば、給水システムでは、使用のピーク時にはより多くの水が必要となり、オフピーク時にはより少ない水が必要になる場合があります。
• 圧力の変更: ポンプの圧力は速度にも関係します。システムでより高い圧力またはより低い圧力が必要な場合は、速度を調整することでこれを実現できます。
• エネルギー効率：ポンプを最適な速度で運転することでエネルギーを節約できます。ポンプが必要以上に高い速度で動作すると、必要以上に多くの電力が消費されるため、速度を下げると大幅なエネルギーの節約につながります。

さまざまなタイプの横型ポンプ

横型ポンプにはさまざまな種類が市販されており、種類によって速度の変更方法が異なる場合があります。一般的なものをいくつか示します。

• 横型ウォーターポンプ: 灌漑、給水、排水などのさまざまな用途で水の輸送に広く使用されています。
• 横型多段渦巻ポンプ: 高層ビルの給水や工業用洗浄プロセスなど、高圧の供給が必要な用途に最適です。

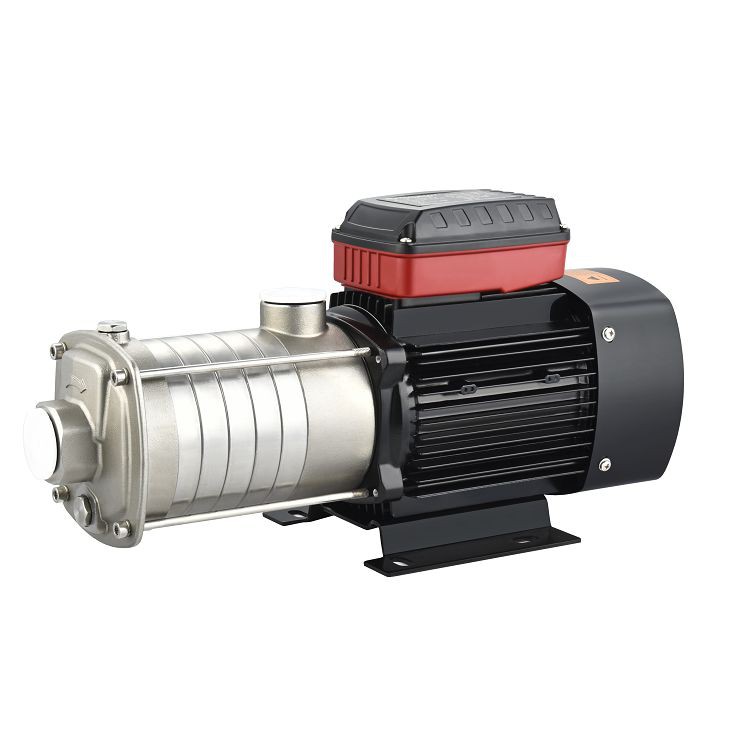

• ステンレス製横型多段ポンプ: これらのポンプは耐食性があり、化学処理、食品および飲料の製造、および衛生と耐食性が重要なその他の産業でよく使用されます。

横型ポンプの速度を変更する方法

1. 可変周波数ドライブ (VFD) の使用

VFD は、水平ポンプの速度を変更する最も一般的で効率的な方法の 1 つです。仕組みは次のとおりです。

• 原理: VFD は、モーターに供給される電力の周波数と電圧を調整することで、電気モーターの速度を制御します。 AC モーターの速度は電源の周波数に直接比例するため、周波数を変更するとモーター速度、ひいてはポンプ速度も変更できます。
• 利点:
  • エネルギー効率: 前述したように、ポンプを最適な速度で動作させると、大幅なエネルギーを節約できます。 VFD により、ポンプがシステムに必要な正確な速度で動作し、エネルギー消費が削減されます。
  • 正確な制御: ポンプ速度を特定の値に簡単に調整できるため、正確な流量または圧力制御が必要な用途に非常に役立ちます。
  • ソフトスタートとソフトストップ: VFD はソフトスタートおよびソフトストップ機能を提供します。これにより、ポンプとモーターの機械的ストレスが軽減され、寿命が延びます。
• インストールとセットアップ: VFD の取り付けには、ある程度の電気知識が必要です。 VFDを電源とモーターの間に接続する必要があります。インストール後、最高速度と最低速度、加速時間と減速時間など、VFD でいくつかのパラメーターを設定する必要があります。

2. ベルト＆プーリーシステム

これは古いですが、ポンプの速度を変更するために今でも広く使用されている方法です。

• 原理：モーターとポンプシャフトのプーリーの大きさを変えることで、モーターとポンプの速度比を変えることができます。モーターのプーリーを大きくし、ポンプのプーリーを小さくするとポンプ速度が上がりますが、モーターのプーリーを小さくし、ポンプのプーリーを大きくすると速度が遅くなります。
• 利点:
  • シンプルかつコスト効率が高い: ベルトとプーリーのシステムは、VFD に比べて比較的シンプルで安価です。これは、小規模なアプリケーションや、迅速かつ簡単な速度調整が必要な場合に適したオプションです。
  • 機械的絶縁: ベルトはモーターとポンプの間にある程度の機械的隔離を提供し、振動の伝達を軽減します。
• 短所:
  • 制限された速度範囲：ベルト＆プーリ方式の速度調整範囲には限界があります。非常に大きな速度変化や非常に小さな速度変化を実現することはできません。
  • メンテナンス: ベルトが適切に動作するように定期的に点検し、交換する必要があります。

3. ギアボックス

ギアボックスを使用して、水平ポンプの速度を変更することもできます。

• 原理: ギアボックスは、一連のギアを使用してモーターとポンプ間の速度とトルクを変更します。異なるギア比を選択することにより、ポンプ速度を増減できます。
• 利点:
  • 高トルクトランスミッション：増速機により高トルクを伝達できるため、大容量ポンプに適しています。
  • 正確な速度制御: VFD と同様に、ギアボックスは比較的正確な速度制御を提供します。
• 短所:
  • 高コスト: ギアボックスは一般に、ベルトおよびプーリー システムよりも高価です。
  • 複雑なメンテナンス: 適切な動作を確保するには、より複雑なメンテナンスと潤滑が必要です。

ポンプ速度を変更する場合の考慮事項

水平ポンプの速度を変更する場合、考慮する必要があることがいくつかあります。

• ポンプ性能曲線: すべてのポンプには、さまざまな速度での流量、圧力、消費電力の関係を示す性能曲線があります。速度を変更する前に、ポンプの性能曲線を参照して、新しい速度がポンプの設計された動作範囲内にあることを確認する必要があります。
• モーター容量: モーターが新しい速度に対応できることを確認してください。モーターをその能力を超えた速度で運転すると、過熱や早期故障につながる可能性があります。
• システム要件: システム全体の要件を考慮します。たとえば、システムが特定の圧力と流量を必要とする場合、新しいポンプ速度がこれらの要件を満たしていることを確認する必要があります。

自分に合った方法を選択する

速度変更方法の選択は、いくつかの要因によって決まります。

• 料金: 予算が限られている場合は、ベルトとプーリーのシステムが良い選択かもしれません。一方、エネルギー効率が最優先事項である場合、VFD は投資する価値があるかもしれません。
• 必要な速度範囲: 広い速度調整範囲が必要な場合は、通常、VFD が最適なオプションです。ベルトとプーリーのシステムには速度範囲が制限されています。
• システムの複雑さ: 単純なシステムの場合は、ベルトとプーリーのシステムまたはギアボックスで十分な場合があります。正確な制御が必要な複雑なシステムには、VFD の方が適しています。

結論

水平ポンプの速度変更は、ポンプの性能を最適化し、エネルギーを節約し、システムの特定の要件を満たすのに役立つ重要な操作です。 VFD、ベルトとプーリー システム、ギアボックスのいずれを選択するかは、予算、必要な速度範囲、システムの複雑さによって異なります。

横型ポンプの速度変更についてご質問がある場合、または当社の高品質横型ポンプの購入にご興味がございましたら、お気軽にお問い合わせください。詳細については、購入交渉を開始してください。私たちは、お客様のポンプのニーズに最適なソリューションを提供するためにここにいます。

参考文献

• ポンプハンドブック、Igor J. Karassik 他
• ポンプ機械の原理、ジャック B. カラシック。
